CQB30a-40 小型斷路器
1 適用范圍
CQB30a-40系列小型斷路器，(以下簡稱斷路器)。主要用于交流50Hz，額定工作電壓230V，額定電流至40A及以下的線路中，額定運行短路分?jǐn)嗄芰Σ怀^3000A的配電線路中，作為過載、短路保護用，亦可作為線路不頻繁通斷操作與轉換之用。內部采用雙極結構設計，其中一極有保護，一極無保護雙極同時閉合斷開，從而解決了民用住宅單相末端只使用一極開關所存在的隱患。
符合標準：GB/T10963.1 IEC60898-1

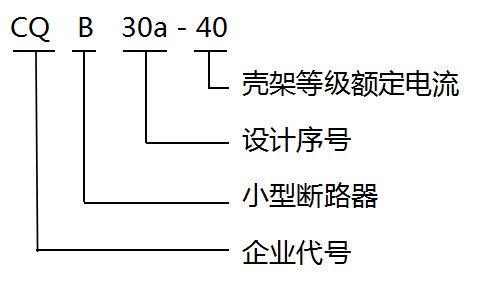

2 型號及含義
3 訂貨規范
訂購斷路器時，需指明下述各點：
a)產品型號，如CQB30a-40；
b)斷路器的額定電流，如16A、20A、25A；
c)訂貨數量，如100臺
如訂購CQB30a-40 C16 100只
4 主要參數及技術性能
| 技術參數項目 | 參數值 |
| 額 定電壓(V) | 230 V |
| 額定電流(A) | 6、10、16、20、25、32、40 |
| 極數 | 1P+N |
| 額定短路分?jǐn)嗄芰cn(A) | 3000 |
| 過電流保護特性 | 見表2 |
| 機械電氣壽命(次) | 4000 |
| 連接導線(mm2) | 見表3 |
| 擰緊力矩(N-m) | 1.5 |
| 污染等級 | 2級 |
| 防護等級 | IP20 |
| 安裝類別 | Ⅱ類 |
表2 過電流脫口特性(基座溫度30℃)
| 類別 | 脫扣類型 | 額定電流(A) | 試驗電流(A) | 脫扣時間 | 預期結果 | 起始狀態 |
| 延時 | B、C、D | 所有值 | 1.13In | t≤1h | 不脫扣 | 冷態 |
| 延時 | B、C、D | 所有值 | 1.45In | t＜1h | 脫扣 | 熱態 |
| 延時 | B、C、D | 32A≤ | 2.55In | 1s＜t＜60s | 脫扣 | 冷態 |
| 延時 | B、C、D | 40A | 2.55In | 1s＜t＜120s | 脫扣 | 冷態 |
| 瞬時 | B、C、D | 所有值 | 3、5、10In | t≤0.1s | 不脫扣 | 冷態 |
| 瞬時 | B、C、D | 所有值 | 5、10、20In | t＜0.1s | 脫扣 | 冷態 |
5 安裝條件
5.1 周圍空氣溫度
周圍空氣溫度上限不超過+40℃，日平均值不超過+35℃，下限不低于-5℃。
5.2 海拔
安裝地點的海拔不超過2000米。
5.3 空氣條件
安裝地點的空氣相對濕度在最高溫度在+40℃時不超過50%，在較低的溫度下可以有較高的相對濕度，在最濕月的月平均最低溫度不超過+25℃，該月的月平均最大相對濕度不超過90%，并考慮到因溫度變化發生在產品表面的凝露。
5.4 污染等級：2級
5.5安裝類別：Ⅱ、Ⅲ類

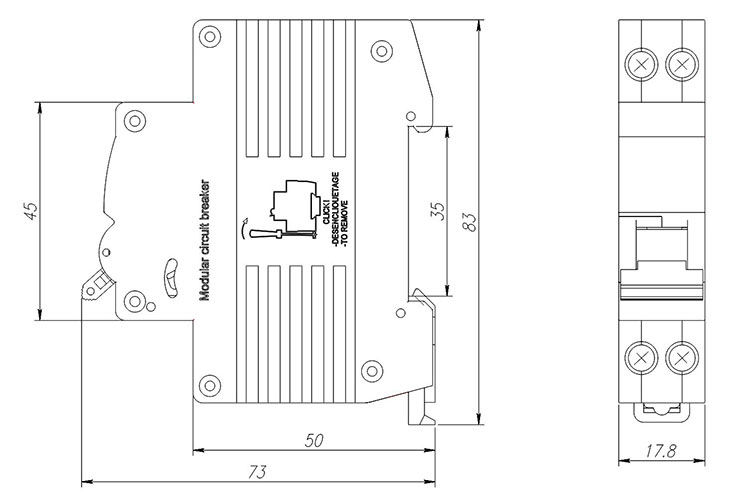

5.6斷路器采用TH35-7.5標準導軌安裝，斷路器一般應垂直安裝，手柄向上為接通電流位置
5.7安裝處應無明顯沖擊和振動
6導線要求及銅導線截面積
| 額定電流In(A) | 銅導線標稱截面積S(mm²) |
| In≤6 | 1 |
| 6＜In≤13 | 1.5 |
| 13＜In≤20 | 2.5 |
| 20＜In≤25 | 4 |
| 25＜In≤32 | 6 |
| 32＜In≤50 | 10 |
