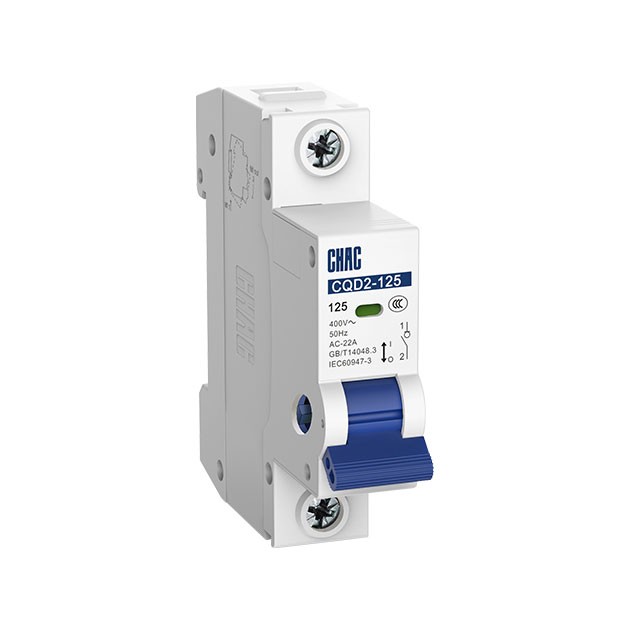

CQD2-125小型隔離開關
產品概況產品參數尺寸資料下載CCC證書
1 適用范圍
CQD2-125系列小型隔離開關適用于交流50Hz，額定電壓400V及以下，額定電壓至125A的配電和控制回路中，主要作為終端組合電器中的總開關，也可作為線路的不頻繁轉換之用。
符合標準：GB/T 14048.3、IEC60947-3
2 型號及含義
3 訂貨規范
訂購隔離開關時，需指明下述各點：
a)產品型號，如CQD2-125；
b)隔離開關的極數，如1P、2P、3P、4P；
c)隔離開關的額定電流，如32A、63A、100A；
d)訂貨數量，如100臺
如訂購CQD2-125 2P 32A 100只
4 主要參數及技術性能
| 技術參數項目 | 參數值 |
| 額定絕緣電壓Ui(V) | 500V |
| 額定工作電壓Ue(V) | 230V/400(1P), 400V(2P、3P、4P) |
| 額定工作電流le(A) | 32A、40A、50A、63A、80、100A、125A |
| 額定沖擊耐受電壓Uimp | 6KV(2000m) |
| 額定短時耐受電流lcw | 12Ie，通電時間1s |
| 額定接通與分?jǐn)嗄芰?/td> | 3Ie，1.05Ue，cosφ=0.65 |
| 額定短路接通能力lcm | 20Ie，通電時間0.05s |
| 機械電氣壽命(次) | 機械壽命8500次，電氣壽命1500次 |
5 正常工作條件和安裝條件
1. 環境溫度：-5℃~+40℃。
2. 海拔高度：不超過2000m。
3. 使用類別：AC-22A。
4. 安裝類別：Ⅱ級。
5. 安裝方式：采用TH35-7.5安裝軌
6 導線要求及銅導線截面積
| 額定工作電流Ie | 銅導線標稱截面積(mm2) |
| 32 | 6 |
| 40 | 10 |
| 50 | 10 |
| 63 | 16 |
| 80 | 25 |
| 100 | 35 |
| 125 | 50 |
